КРОНШТЕЙН «ЦЕВЬЕ Б-50», КРОНШТЕЙН Б-25У, РУКОЯТКА ПЕРЕДНЯЯ РК-2 за все 25,000

Описание

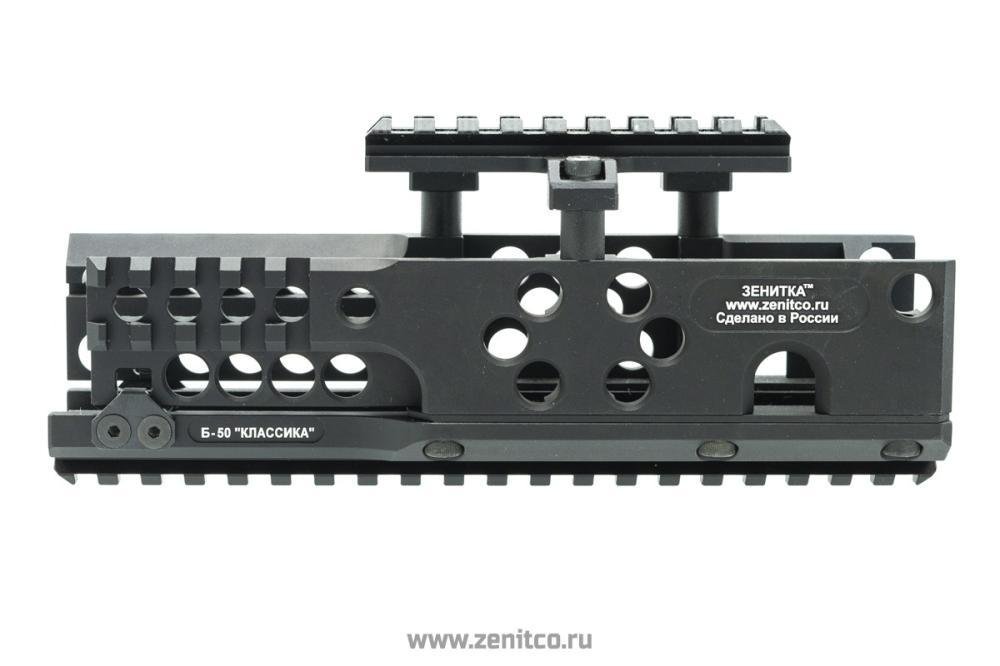

Кронштейн «Цевье Б-50» - комплект цельнофрезерованных изделий из сплава алюминия Д16Т, с покрытием черного цвета.

Б-50 предназначен для установки на пулеметы ПК, ПКМ и ПКП.

Формирует четыре планки Пикатинни, позволяющие устанавливать коллиматорный прицел, ЛЦУ, подствольный фонарь, передние рукоятки РК-0, РК-1, РК-2, РК-4 для удержания пулемета и другое навесное оборудование.

Преимущества при эксплуатации:

Прочность
Возможность крепления дополнительного оборудования

Масса: (495/535) + 10 г

Габаритные размеры: (205х85/135х53) ± 5 мм

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

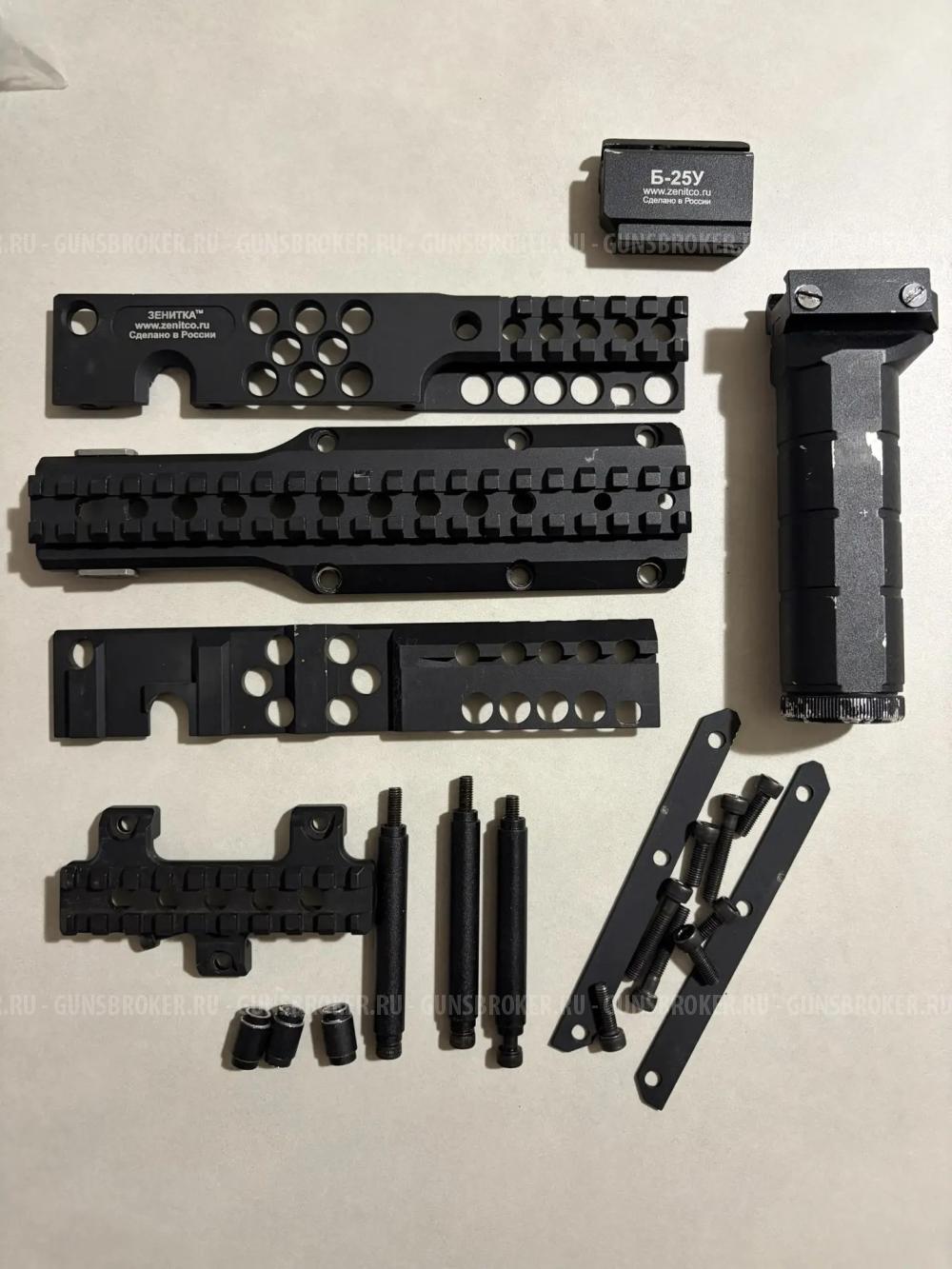

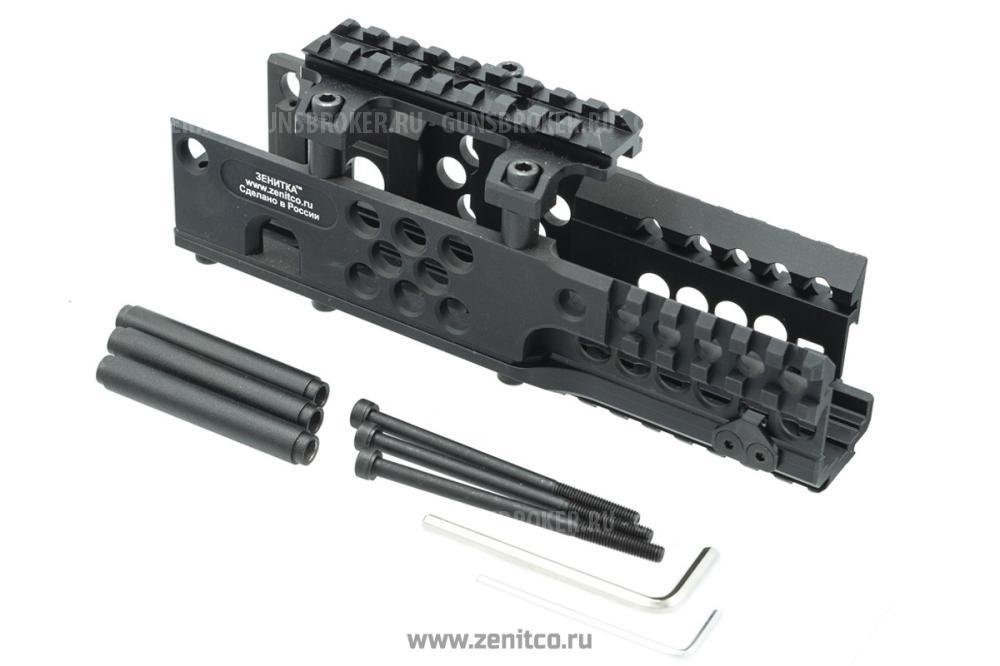

Комплектность поставки:
Кронштейн Б-50 1 шт
Стойка L=16 мм 3 шт
Стойка L=66 мм 3 шт
Стяжка боковая 2 шт
Винт М5х80 3 шт
Винт М5х30 3 шт
Винт М5х16 6 шт
Ключ шестигранный №4 1 шт
Вкладыш регулировки высоты 2 шт
Руководство по эксплуатации 1 шт


Для установки на оружие необходимо:

1. Произвести полную разборку кронштейна Б-50 с помощью шестигранного ключа № 4.

2. Установить нижнюю часть цевья снизу ствола с упором в ствольную коробку, затем поочередно установить боковые части на нижнюю часть цевья так, чтобы выборки в левой и правой частях цевья были совмещены с гнездами для крепления пулемета к станку, ввернуть три крепежных винта с каждой стороны.

3. Сверху цевья установить стойки L=16 мм с винтами М5х30 (для ПК, ПКС, ПКМ, ПКМС) и L=66 мм с винтами М5х80 (ПКП), на стойки установить верхнюю часть цевья, ввернуть три крепежных винта.

Производитель оставляет за собой право без предварительного уведомления вносить изменения в изделие (конструкцию, комплектацию), которые не ухудшают его технические характеристики (потребительские свойства) и качества продукции, а являются результатом работ по усовершенствованию его конструкции (технических характеристик) или технологии производства.
Б-25У является фрезерованным изделием, изготовленным из сплава алюминия Д16Т с покрытием черного цвета или цвета пустыня.

Монтируется на планку Пикатинни с помощью прижимной планки и двух винтов.

Предназначен для установки передней рукоятки под углом 45°. Наиболее популярен на пулемётах совместно с рукояткой РК-2.

Масса: 45 ± 2 г

Габаритные размеры: (47x36x15) ± 2мм

Рабочий диапазон температур окружающего воздуха: от - 50°С до +50°С


Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

База Б-25У 1 шт.
Руководство по эксплуатации 1 шт.

Для установки Б-25У необходимо:

1. выкрутить винт, снять с рукоятки РК-0 (1,2,4) штатное внешнее крепление;

2. вставить Т-образный шип рукоятки в Т-образный паз кронштейна Б-25У и зафиксировать винтом рукоятку в корпусе Б-25У;

3. выкрутить на максимальную длину установочные винты Б-25У;

4. установить кронштейн Б-25У на планку Пикатинни;

5. затянуть винты.

Производитель оставляет за собой право без предварительного уведомления вносить изменения в изделие (конструкцию, комплектацию), которые не ухудшают его технические характеристики (потребительские свойства) и качества продукции, а являются результатом работ по усовершенствованию его конструкции (технических характеристик) или технологии производства.
